¿Cómo suministrar gases
medicinales?
Una serie de redes de distribución y lazos de control conforman los siste-
mas de suministro de gases medicinales en Perú y en el mundo, ha-
ciendo posible que dichos gases lleguen al paciente con la misma calidad
con la que fueron producidos. Las plantas de oxígeno PSA garantizan el
suministro de oxígeno, pero también están las redes de aire y de vacío, que
conforman los 3 principales gases medicinales usados en las instituciones
“Para la red de aire, el
aire comprimido se puede elaborar in situ por medio de compresores o mez-
clando nitrógeno líquido con oxígeno líquido. Los compresores llevan el aire
a unos recipientes para almacenarlo; y luego, se le hace un tratamiento para
quitar la humedad, partículas, olores y demás”. También, señala que: “el su-
ministro de oxígeno se da a través de una planta propia PSA o de la compra
de cilindros de oxígeno criogénico; y que en el tema de vacío, el suministro
se da a través de bombas en las que los equipos generan presión negativa,
que produce succión, para ser usada en los procesos de vacío quirúrgico”.

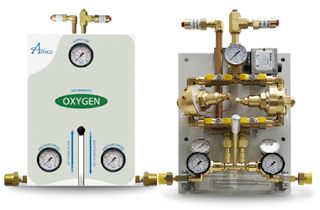

Cualquiera que sea el gas medicinal, se administra a través de la toma de
gas desde la fuente de suministro. A partir de allí y hasta el punto de con-
sumo final pueden ser varios cientos de metros en los que el gas medicinal
estará en contacto con materiales que no deben permitir que se altere la
pureza del gas. Estos materiales son:
Tuberías
de cobre
Membranas
de reguladores
Juntas
Muelles
Plásticos de La relevancia de las tuberías:
El elemento central de la red de distribución que permite conducir gases a la
presión adecuada desde la central de suministro hasta el punto de consu-
mo es la tubería, que debe quedar protegida de factores como la corrosión,
congelamiento y/o altas temperaturas.
Los gases medicinales son productos farmacéuticos que circulan por tube-
rías de cobre y reguladores de presión con flujómetro en las Unidades de
Hospitalización, UCI, Quirófanos, Urgencias, etc. Por lo que estas instala-
ciones deben cuidarse de forma rigurosa. Los reguladores de presión son
utilizados para dosificar el flujo de salida del gas, de acuerdo al requerimien-
to médico. El flujómetro está equipado con filtro interior para retención de
partículas y compensado para presión de retroceso, de manera que evite
distorsión en la medida.
mascarillas
Las habitaciones de los pacientes, salas de terapia y de análisis, laborato-
rios, quirófanos, unidades de cuidado intensivo y de emergencias pueden
ser abastecidas con gases medicinales por un sistema de tuberías
con presión controlada.
Características más importantes
de las redes de suministro
Las tuberías que transportan fluidos, que puedan representar riesgo para el
proceso de producción, deben estar fuera del área de producción. Todas las
tuberías de producción deben:
¿Cómo debe ser la tubería de la red de gases medicinales?
A. Contar con un código de identificación, color y dirección del flujo,
según las normas nacionales e internacionales reconocidas.
B. Permitir su limpieza externa y mantenimiento.
C. Utilizar, para los gases medicinales, tubos de cobre fosfórico
desoxidado y/o materiales aprobados o referenciados en normas
internacionales de la NFPA99 - National Fire Protection Association y
la ISO10083 - National Standard Oxygen Concentrators for Use with
Medical Gas Pipeline System, en sus versiones vigentes.
D. Garantizar que los tubos sean rígidos o flexibles, de acuerdo al lu-
gar de instalación, según los códigos estándar y en las dimensiones
indicadas en los planos.
E. Usar el material recomendado según normas internacionales NFP
A99 y CGA para la conducción de gases medicinales, el cual debe
tener en cuenta factores como presión, corrosión, temperatura, pre-
sencia de humedad o impurezas y riesgos de incendio Estas carac-
terísticas las tiene la tubería de cobre tipo K y L sin costura y rígida
(NFPA 99 5.1.10.1.4), la tubería de cobre tipo L es utilizada hasta ciertos
diámetros, a diferencia de la tipo K que permite ser instalada en todos
sus diámetros. Su instalación puede ir aparente o incrustada para co-
nexión de accesorios soldados.
de colores de las tuberías son los colores que identifican cada
gas medicinal:
Los sistemas centralizados en las plantas (redes) hacen que, desde la mis-
ma construcción de hospitales y clínicas, las acciones médicas se hagan
mucho más seguras, pues permiten:
Además, se obtiene un suministro constante y continuo de oxígeno, no solo
a nivel de oxígeno medicinal en Bogotá, sino en Colombia, ya que estas
plantas pueden ser construidas en cualquier zona apartada del país.
A. Evitar el movimiento de cilindros en áreas críticas.
B. Mejorar la economía en el manejo y almacenamiento.
C. Reducir el trabajo en enfermería.
D. Mejorar el uso del espacio en salas de cirugía y en hospitalización.
E. Eliminar las pérdidas de gas residual en los cilindros.
Es responsabilidad del diseñador elegir el tipo de tubo de cobre que se usará
en cada aplicación en particular. Con frecuencia, la resistencia, maleabilidad
y otros factores comunes determinan la elección. Los reglamentos para ins-
talaciones hidráulicas determinan qué tipo de tubería es posible usar.
Oxigeno (Verde)
Aire(Amarillo)
Vacío (Blanco)
Óxido Nitroso (Azul)
Evacuación gases (violeta)
